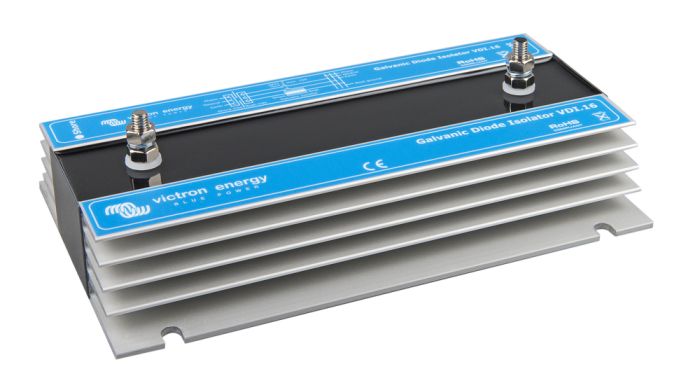

Victron Galvanische isolator VDI-16

Algemene informatie Victron Galvanische isolator

De galvanische isolator voorkomt elektrolytische corrosie. Het blokkeert de laagspanning gelijkstromen die uw boot binnenkomen via de aardedraad van de walstroomaansluiting. Deze stromen kunnen de corrosie veroorzaken van de metalen onderdelen van de boot die zich onder water bevinden, zoals de romp, schroef, as enzovoort.

De galvanische isolator bestaat inwendig uit twee dioden die antiparallel geschakeld zijn. Dioden laten in deze schakeling spanning door in beide richtingen, maar pas boven een bepaalde drempelspanning.

De spanning, waarbij een diode gaat geleiden, is circa 1,4 Vdc.

De isolator wordt direct achter de 230V aansluiting van uw boot geplaatst. Deze doorlaatspanning van de galvanische isolator is hoger dan het potentiaal verschil tussen metalen. Hierdoor zal deze spanning niet voor geleiding kunnen zorgen en daarmee voorkomt de galvanische isolator dat er een elektrolytische stroom ontstaat. Is er echter een (hogere) foutspanning in het wisselstroomcircuit, dan zullen de dioden de stroom doorlaten en zal de aardlekschakelaar de stroomkring verbreken.
